| 综合布线系统工程解析：从标准、设计到验收的关键路径 |
| 添加日期：2025-12-25 11:20:41 编辑：力丰科技 来源：http://www.lifg.com.cn 阅读次数：15 |
综合布线系统是支持建筑物内语音、数据、图像及多媒体等信息传输的物理基础设施。它采用模块化、标准化的结构，将复杂的通信网络整合为一个易于管理、扩展和升级的统一系统。
一个规划科学、施工规范的综合布线系统，是保障各类智能化应用稳定运行并适应未来技术发展的关键。

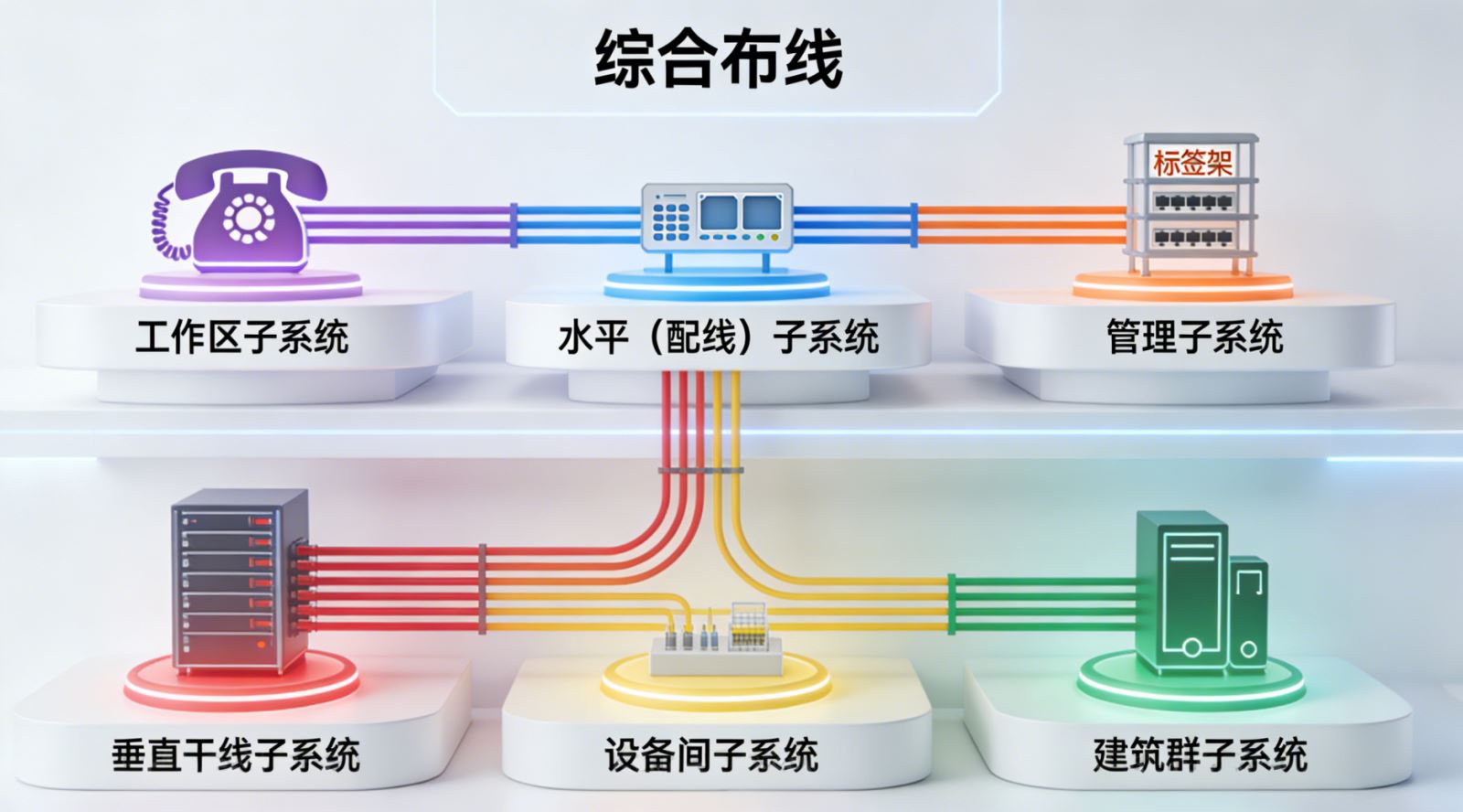

系统构成：六大标准子系统
中山监控安装公司谈到一个完整的结构化综合布线系统通常包含以下六个独立且关联的子系统：
工作区子系统
指用户办公区域的终端连接部分，包括信息插座（网络、电话接口）、连接终端设备的跳线及适配器。通常每个工作位会设置双口或单口面板，分别连接数据与语音设备。
水平（配线）子系统
该系统负责连接楼层配线架至工作区的信息插座。主要采用超五类或六类及以上非屏蔽/屏蔽双绞线，传输距离不得超过90米。线缆通常通过吊顶内的线槽或管道敷设至墙面插座。
管理子系统

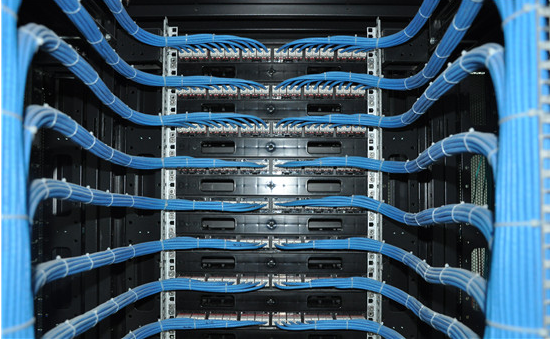

由各楼层的配线设备（如机柜、配线架、理线器）组成，是实现线路端接、跳接、管理和测试的核心区域。它负责连接水平子系统和垂直干线子系统，并通过跳线实现灵活的端口配置。
垂直干线子系统
也称为骨干子系统，提供设备间与管理间之间的连接，通常贯穿于建筑物的弱电竖井中。主干线缆多采用大对数双绞线或多模/单模光缆，以承载各楼层间的数据汇总流量。
设备间子系统

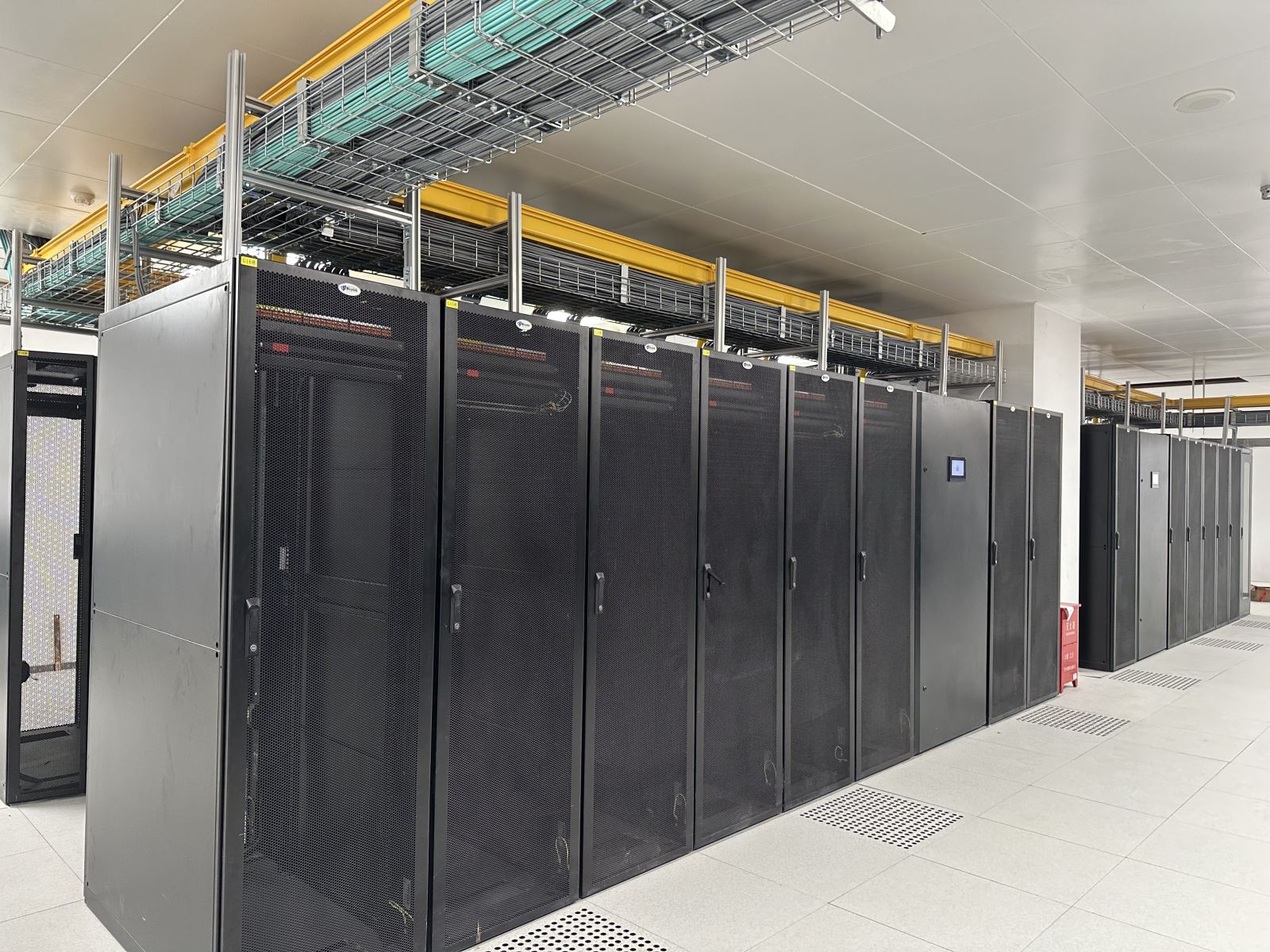

是安装核心网络设备（如核心交换机、服务器、程控交换机）的空间，通常位于建筑的中心机房。该区域对供电、温度、湿度、防尘和接地有特定的标准要求。
建筑群子系统
当系统覆盖多栋建筑时，此子系统负责连接不同建筑物之间的主干线缆。通常采用铠装单模光纤，通过地下管道、电缆沟或架空方式进行敷设，并需考虑防雷击和电磁防护。
关键技术与实施要点
1. 线缆选型
目前，水平布线广泛采用超六类（Cat 6A） 双绞线，其可支持10Gbps传输速率至100米距离，满足未来多年的网络升级需求。垂直主干及建筑群互联则普遍采用单模光纤，以获得更高
的带宽和长距离传输能力。在电磁干扰较强的工业环境，需考虑使用屏蔽线缆并做好接地。
2. 施工规范
施工质量直接影响系统性能与使用寿命。主要规范包括：
敷设规范：线缆弯曲半径不应小于其外径的8倍（双绞线）或20倍（光缆），以防损伤。强弱电线缆应分开布放，平行间距建议大于300mm，交叉时需采取隔离措施。
端接工艺：双绞线端接必须严格遵循T568A或T568B标准线序，使用专业工具确保压实，避免因串扰导致性能下降。光纤熔接或端接需控制损耗在标准范围内。
标识管理：所有线缆、配线架端口和信息插座均应使用清晰、持久的标签进行标识，建议采用统一的编码规则，以便于后期的维护与故障排查。
3. 测试与验收
工程完工后，必须进行全面的性能认证测试。对于铜缆链路，需使用专业测试仪验证接线图、长度、衰减、近端串扰等全部参数是否符合设计类别标准。对于光纤链路，需使用光时域
反射仪等设备测试其衰减值与长度，并形成规范的测试报告作为验收依据。
总结
中山监控安装公司最后谈到一个优质的综合布线系统，其价值在于通过前期的标准化设计、规范化施工和严格测试，构建一个稳定、透明、灵活的物理传输通道。它不仅服务于当前的
应用需求，更是建筑物在未来十几年内承载各类新技术、新业务的可信赖基础。合理的规划与投资，能有效避免因网络基础不稳定而导致的重复改造和运营中断，从长远看具有极高的经济性与必要性。 |
|
|
