| 室外视频监控设备雷击失效模式及工程化防雷技术要点 |
| 添加日期：2026-4-3 11:11:21 编辑：力丰科技 来源：http://www.lifg.com.cn 阅读次数：27 |
中山监控安装公司陈述到室外监控摄像头在雷雨季节频繁损坏，是弱电工程中最常见的故障之一。雷电主要通过四种途径侵入并损坏设备，针对这些途径采取系统性防雷措施，可将雷击事故率大幅降低。
一、四大雷击破坏途径
直击雷：雷电直接击中摄像头或立杆，能量巨大，设备几乎无法幸存。工程中常见误区是在立杆顶部加装避雷针却将摄像机金属外壳与立杆导通，导致避雷针引雷后雷电流沿立杆流过摄像机外壳，造成致命损坏。
感应雷：占雷击事故的80%以上。附近雷击产生的瞬变电磁场，在设备和线路上感应出过电压。这种破坏发生概率大，且常同时波及同一区域的多台设备。
雷电波侵入：电源线、信号线等金属导线成为雷电波侵入的通道。雷击或感应产生的过电压沿导线长驱直入，直接烧毁设备电源模块或信号接口。
地电位反击：避雷针泄放雷电流时，接地体瞬间电压急剧升高。若摄像机接地与避雷针接地未做等电位连接，两者间产生巨大电位差，反击电流从地线经设备窜入信号线，造成损坏。
二、综合防雷工程措施

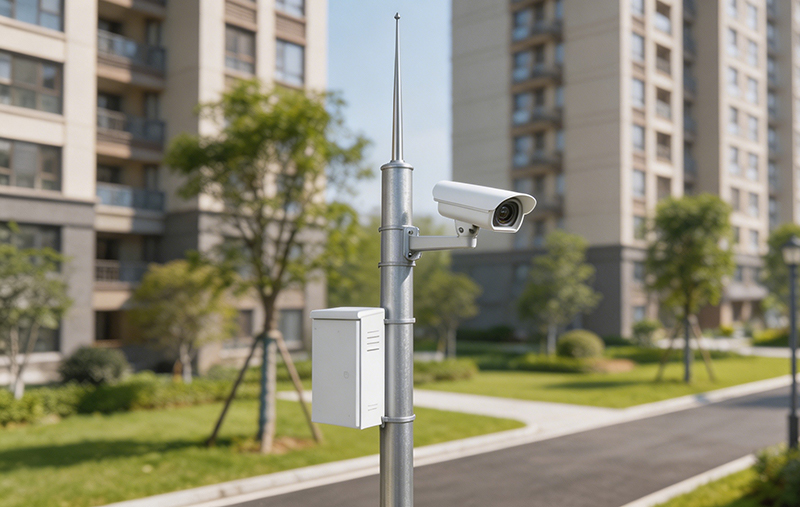

1. 直击雷防护：将摄像机置于避雷针保护范围内（保护角45°～60°）。关键要点：避雷针与摄像机必须做绝缘隔离——安装绝缘垫片，电源及信号线穿金属管敷设并两端接地，同时加装浪涌保护器。切忌将摄像机外壳直接连接避雷针引下线。
2. 浪涌保护器分级部署：电源线路前端安装电源SPD；信号线路（视频、控制、网络）安装对应的信号SPD，选型需匹配传输速率和启动电压。PoE摄像头应使用专用PoE防雷器。SPD连接线长度不超过0.5米，短直固定。
3. 可靠接地系统：接地电阻应小于4Ω（高土壤电阻率地区可放宽至10Ω）。采用热镀锌角钢与扁钢组成地网，埋深不小于0.8米。所有前端设备接地应汇接到同一接地总线，实现等电位连接，避免地电位差。
4. 传输线路防护：线路宜全程穿金属管埋地敷设，两端接地。无法全程埋地时，入户前至少埋地15米。避免架空线路。所有线路两端均需安装SPD。
5. 规避施工误区：严禁将摄像机外壳与带避雷针的立杆直接导通；SPD选型必须核对参数；完工后实测接地电阻；室外不得采用架空线路。
三、工程意义
一次雷击可能造成数十台摄像机同时损坏，导致监控盲区和经济损失。系统性防雷设计——从直击雷防护、SPD部署、接地系统到线路敷设——是保障室外监控可靠运行的必要投入。我司严格遵循GB 50057、GB 50343等规范，提供从方案到测试的全流程防雷服务。
以上内容由中山监控安装公司力丰科技整理分享！ |
|
|
